放療掃描三維水箱

實體廠家，非標訂制，一件起訂，134-7367-2973 微信同號

以下圖片和參數，僅供參考！！！更多詳情，請咨詢：134-7367-2973 微信同號

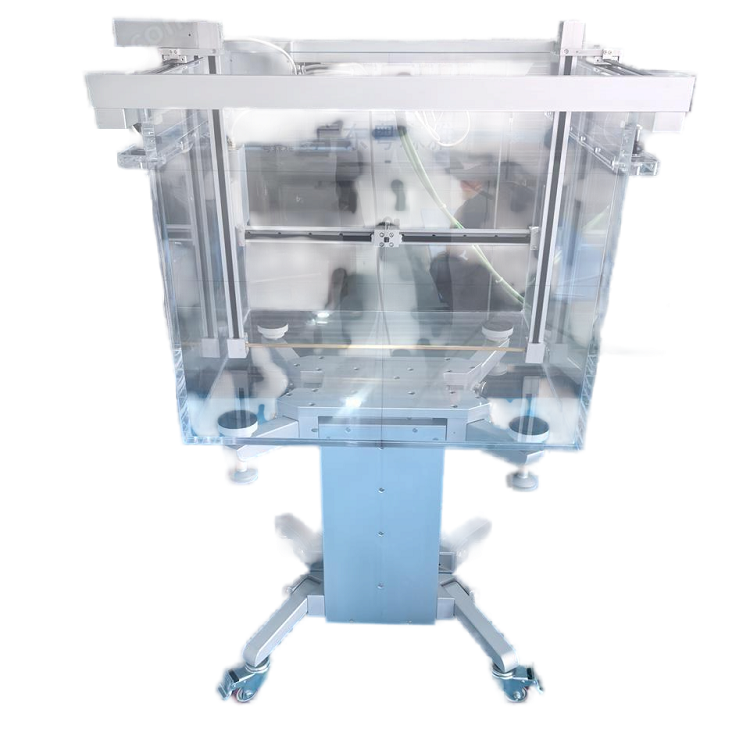

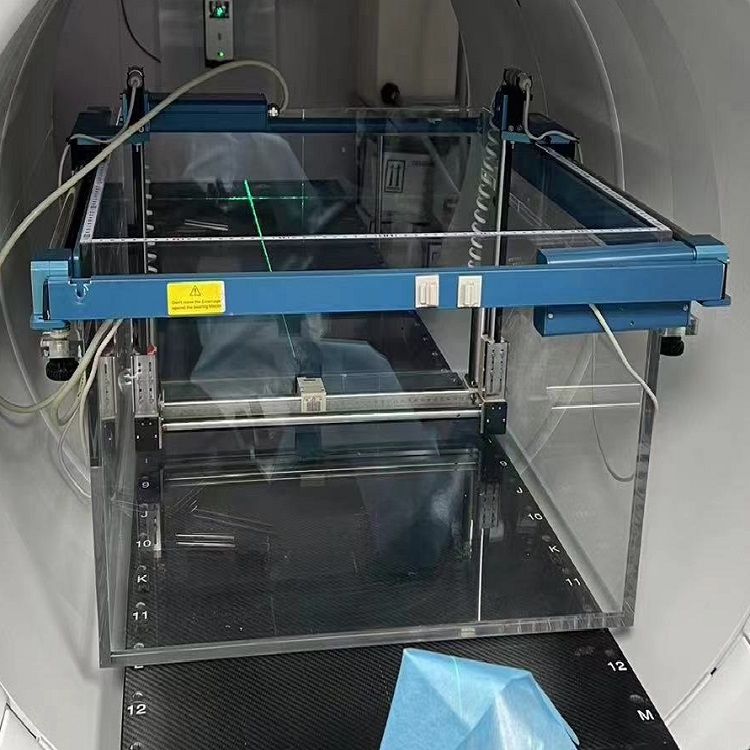

放療掃描三維水箱簡介

1.三維水箱尺寸：675x645x560mm，掃描范圍400mmx400mmx400mm。

2.材質為PMMA的水箱壁厚為15mm，長期使用不會膨脹變形，水箱上面有刻蝕的三層基準線科配合治療室內的激光定位光束，方便地進行水面調整

和定位。

3.三個步進電機都安裝在水箱上部，測量時不會浸沒在水中，使掃描過程中水面高度保持不變。40cm的掃描距離可以在45s內完成，節省加速器出束

時間。

4.三維掃描機械機構選用懸臂結構，科技減少機械裝置對射線束的散射，到位精度在0.1mm以內，掃描距離無需反復校準。

5.雙通道靜電計時間常數小于10ms，分辨率小于10fA，適用于快速連續掃描。

6.三維掃描水箱升降平臺采用液壓裝置，保證在水箱注滿水的重壓下，長期穩定精度定位。

7.移動式儲水柜，包括自吸式不銹鋼離心泵和電磁閥，可以在10分鐘內注滿或吸空水箱中的水。

三維水箱規格參數

水箱外部尺寸(LxWxH)：675mm x645mm x560mm

掃描范國(LxWxH)：400 mm x400mmx400mm

位置分辨率：0.1 mm

位置精度：±0.1 mm

位置重復性：±0.1 mm

掃描速度：50 mm/s

近似容積：200 I

壁厚/材料：15 mm /丙烯酸

重量：45 kg

通用控制單元(CCU)

最大分辨率：測量范圍：0.5 fAat0.4 nA full scale；5 供at 40 nA full scale, 0.5 pA at 4 yA full scale 0.4 nAV40 DAV4UA

漏電流：typically < 1 fA

時間常數：20 ms

偏置電壓范圍：±50 through ± 500 V

觸發接口：RS 485(custom specific)

通用接口：ETHERNET (100BaseT)

主供電：100-240VAC110%：50160 HZ

LDA-99SC

半導體探測器效量：99

半導體換測器間距：5 mm(中心到中心)

半導體探測器規格

硅類型：Hi-psi 型二極管探測器

片尺寸：2.45 mm x 2.45 mm

有效體積厚度：2.0 mm

靈敏度：35 gy/nC

有效測量點：<1mm

 三維水箱升降臺規格參數

尺寸(LxWxH)收起：550mm x420mmx250 mm

重量(空載)：55 kg

折疊式升降車：Ysy554225

操作：無線控制

垂直范圍：660-1020 mm/740-1240 mm

垂直調節范圍(傾斜)：±5 mm/10 mm

承載面尺寸：635 mmx635 mm/680 mmx680 mm

尺寸(LxWxH)：790 mmx630 mmx660 mm/840 mmx680 mmx740 mm

重量(空載)：69kg/200kg

掃描長度：30cm

位置重復性：+0.3 mm

通道數目：99+1

測量模式：劑量，劑量率(包括實時)，所有通道的同步測量

(劑量/劑量率)雙通

輸入范圍：0 nA to 500 nA

精度：+1%for currents >10 pA

分辨率：100 fC(電荷值達到 0.2 mC 時)

模數轉換：120 條同步模數轉換器

尺寸(LxWxH)：470mm x380mm x160mm

重量：10 kg

電腦配置

操作系統：Windows XP專業版，Service Pack 2Windows Vista?.最終版,32 bit,美國英語32 bit

操作系統語言：美國英語

處理器：雙核處理器(或等性能),2GHz 或更高

內存：1GB

顯 ZK卡：兼容 DirectX!9c,256MB 顯小內存，不共享內存

屏幕分辨率：1280x1024 及 32 真彩

網絡：通過以太網(RJV5)與控制器(e.g.the CCU)連接

接口：剩余硬盤空間：USB 2.0界面可以連接外部設備

安裝前至少剩余300兆磁盤空間，安裝后至少剩余80兆磁盤空間： 如需儲存更多數據，則需更多磁盤空間

鼠：任意微軟兼容鼠標

以上技術參數僅供參考，如有改變，不再另行通知
