數字化攝影X射線測試板YY/T 0741-2018

實體廠家，非標訂制，一件起訂，134-7367-2973 微信同號

以下參數，僅供參考！?。「嘣斍?，請咨詢：134-7367-2973 微信同號

參考規范：YY/T 0741-2018

1.產品介紹與結構 A. 1. 模體簡介透視和攝影模式使用的測試體模由衰減體和一個多功能測試卡組成，可用于動態范圍、空間分辨率、低對比度分辯率等測試。 衰減體是一個25 mm 厚的鋁板，其純度不低于99.5 %，放置在盡可能靠近限束器出口處。 均勻性測試區域，銅板測試區域，其厚度偏差為±0 .005mm，影像接收面刻度尺，單位為cm。

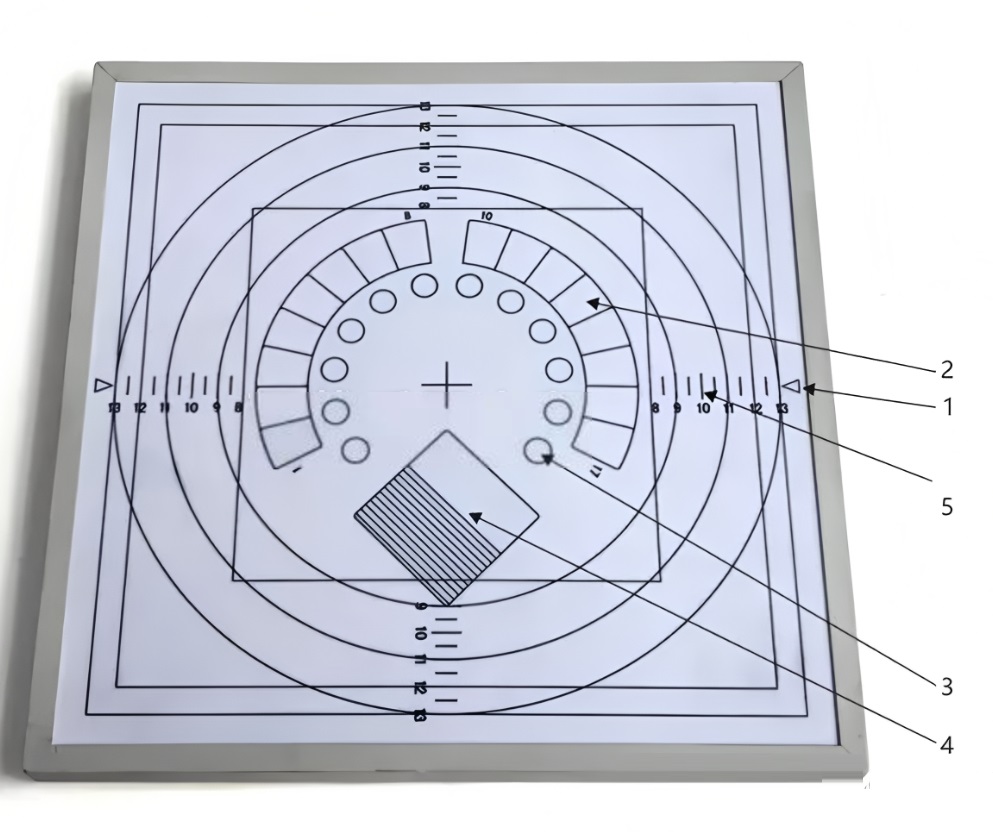

說明： 1——X射線管軸方向； 2——動態階楔； 3——12個直徑10mm的低對比度孔； 4——空間分辨率測試卡； 5——影像接受面刻度尺。

A.2. 模體構成多功能測試卡由下面幾個部件構成，總厚度達18.5 mm； a) 基體銅板，其厚度為1.5 mm，邊長為300 mm×300 mm； b) 動態范圍的測量銅階楔(見圖 A. 1 中序號 2) ，其外徑為150 mm，內徑為110 mm， 由17個階梯組成 ，每一階梯銅厚度在表 A.1 中規定。表中銅厚度包括上述銅板的厚度( 1.5 mm)，階梯1到階梯8比基體銅板薄，階梯10到階梯17比基體銅板厚。表 A. 1 動態階楔的厚度和其厚度誤差單位為毫米

當 X 射線管電壓設置在75 kV 和使用25 mm鋁衰減體時 ，則每一個銅階楔相對于 第9階梯的動態范圍參考值見表 A. 2。表 A. 2 動態范圍參考值

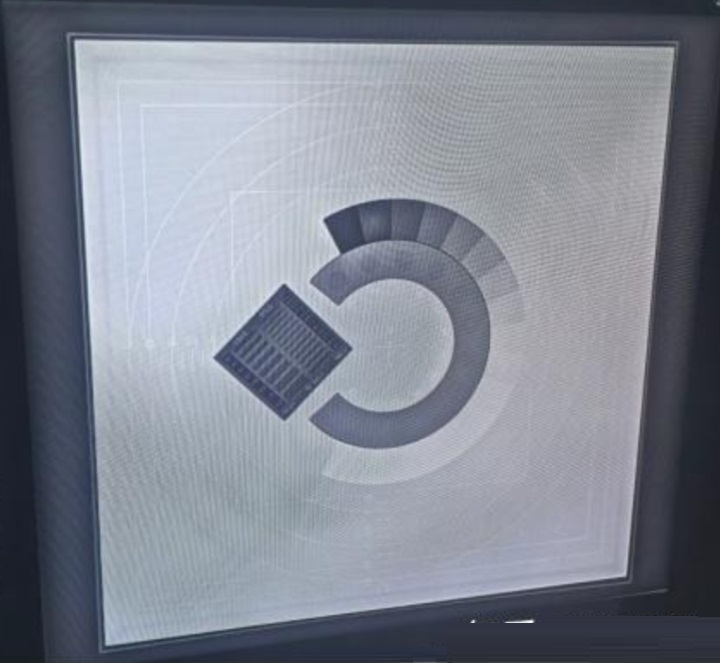

多功能測試卡掃描圖

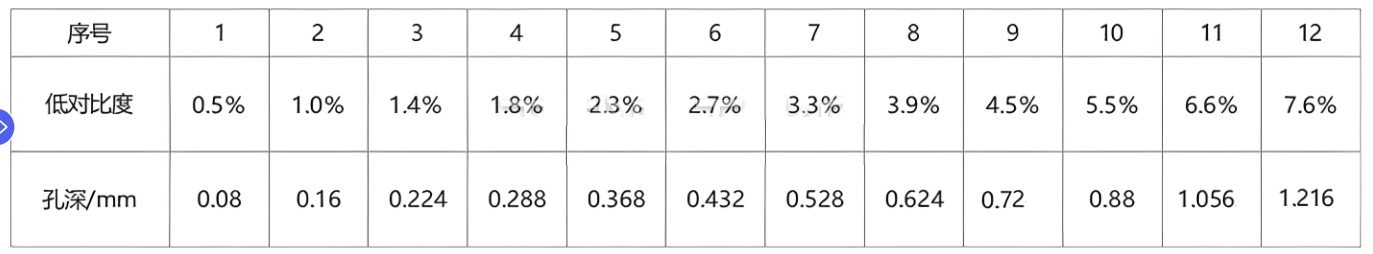

空間分辨率測試卡： 由100 μm厚的鉛箔和空間分辨率從0 .6 lp/mm～ 5 lp/mm的線對組成， 可測分辨率為：0 .6 lp/mm,0.7 lp/mm,0.8 lp/mm,0.9 lp/mm, 1.0 lp/mm, 1 . 2 lp/mm, 1 .4 lp/mm, 1 . 6 Ip/mm, 1.8 Ip/mm, 2.0 Ip/mm, 2.2 Ip/mm, 2. 51p/mm, 2 .8 lp/mm, 3 . 1 lp/mm, 3 .4 lp/mm, 3.7 lp/mm,4.01p/mm,4. 51p/mm,4. 61p/mm, 5 .0 lp/mm。 低對比度物體組件，其直徑為10 mm深度不同的12個孔，用于檢驗低對比度分辨率，當X 射線管電壓為75 kV 和使用25mm 鋁衰減體時，孔的深度和對比度見表A. 3。表 A. 3 對比度參數表單位為毫米

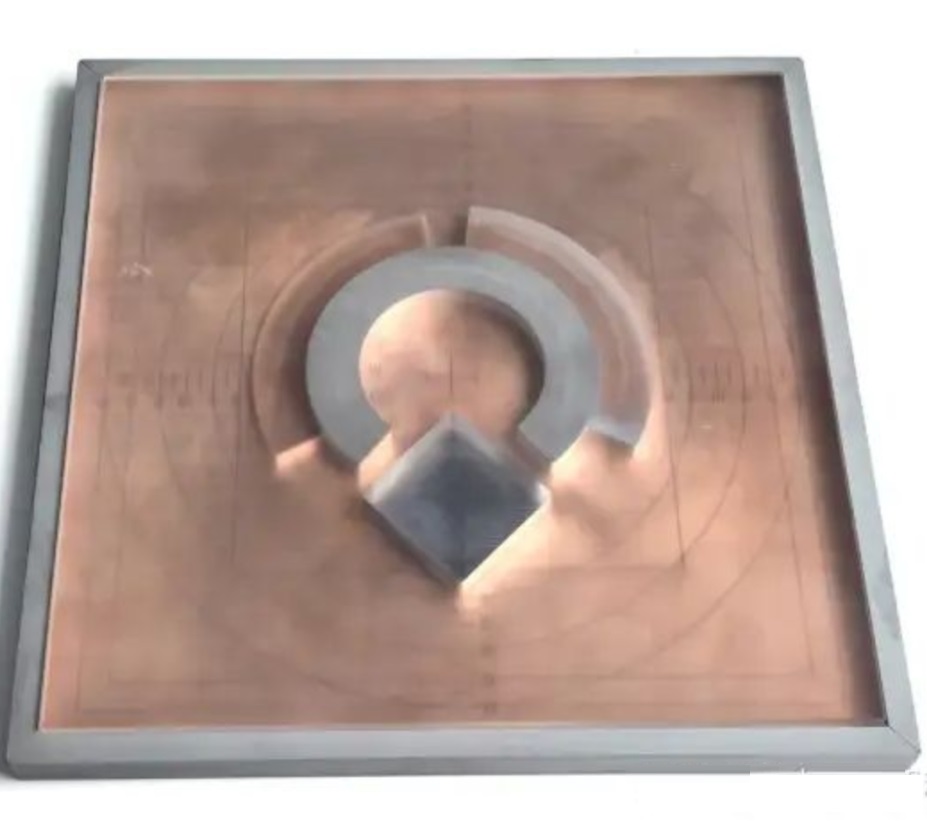

多功能測試卡反面示意圖
