最大鋼厚度測試卡GB/T 37122-2018

實體廠家，非標訂制，一件起訂，134-7367-2973 微信同號

以下參數，僅供參考?。。「嘣斍椋堊稍儯?34-7367-2973 微信同號

最大鋼厚度測試卡概述

本標準所適用的最大可檢測鋼厚度測試卡是用來測試工業 CT系統最大可檢測鋼厚度的一種標準試件，由兩個部分組成 ：一是由多個圓環嵌套的組合圓盤；二是放置在圓盤中心的空間分辨率測試件，其三維結構如圖1所示。

組合圓盤的外徑根據 CT系統檢測需求設定 ，組合圓盤的最小內徑與測試件的外徑尺寸一致， 間隙配合 ?？臻g分辨率測試件按結構形式不同分為兩種類型 ：線對卡和圓孔卡。

當檢測缺陷為條形或裂紋缺陷時建議使用線對卡進行測試，當檢測缺陷為孔形缺陷時建議使用圓孔卡進行測試，可由合同雙方協商確定。

1. 1 線對卡型號 按外徑尺寸不同分為兩種： Ⅰ 型線對卡和Ⅱ型線對卡。

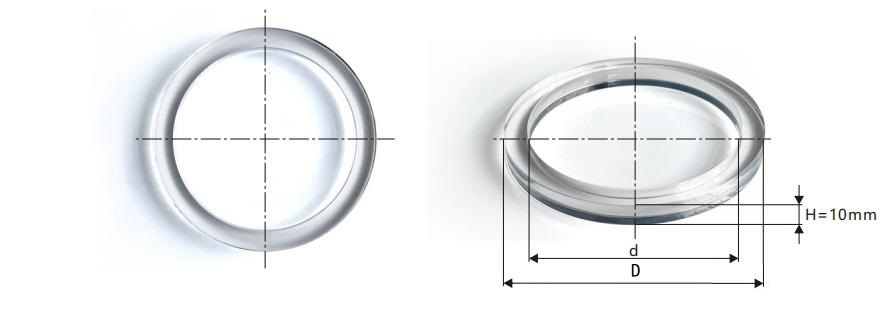

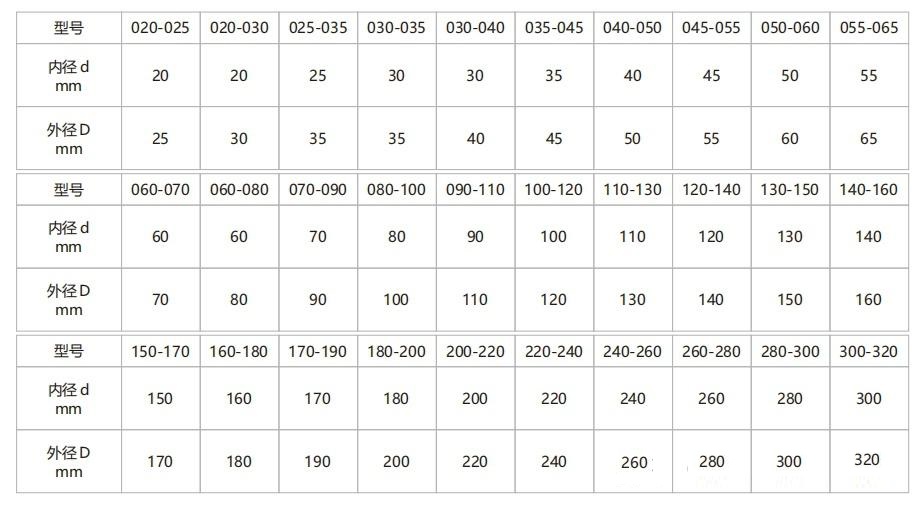

1.2 圓孔卡型號 按外徑尺寸不同分為兩種： Ⅰ 型圓孔卡和Ⅱ型圓孔卡。 2. 圓盤 由多個圓環嵌套組合為圓盤 ，圓盤外徑與 CT系統最大可檢測鋼厚度指標一致。單個 圓環內徑為d ，外徑為 D ，厚度為 H = 10mm 。如圖A.2 所示。圓環型號及對應內徑 、外 徑尺寸見表A. 1。

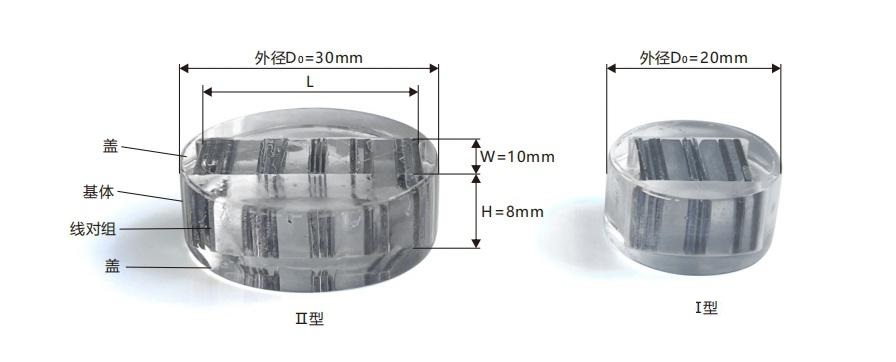

3. 線對卡 線對卡三維結構如圖 A. 3所示，正視圖如圖 A.4所示。線對卡中部是由鋼質薄片構成的1種 ~ 3種線對組，靠近圓心的線對組由四塊規格相同的薄片平行排列構成 ，兩側參考線對組為0塊~4塊規格相同的薄片平行排列。其中，靠近圓心的線對組規格由系統檢測需求確定，兩側線對組薄片厚度為靠近圓心線對組薄片厚度的2倍~5倍。圓柱基體為鋼質材料，內部長方形開槽部分基體材料為樹脂或空氣，上下蓋使用透明材料。如圖A.3 所示。線對卡型號與其對應外徑、開槽尺寸見表A.2。 線對組中的薄片厚度為 T，相鄰片間隙寬度也為T。線對卡型號與中部最小尺寸薄片厚度相關，各型號線對卡的最小尺寸薄片厚度 T 及其對應的線對數見表A.3。

說明： H — 每個線對組中的薄片高度； L — 基體開槽長度； W — 每個線對組中的薄片寬度,也是基體開槽寬度。

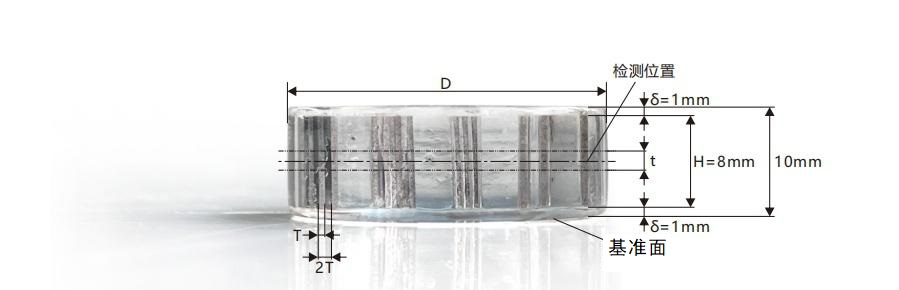

說明： T — 每個線對組中的薄片厚度,也是相鄰片間隙寬度； H — 每個線對組中的薄片高度； t — CT 掃描的切片厚度； D — 蓋直徑 ，線對卡直徑； δ — 蓋厚度。 A.4. 圓孔卡 圓孔卡是在鋼質圓柱形基體上 ，加工不少于3排直徑不同的圓孔 ，圓孔按行有序排列。 同一排孔直徑相同，相鄰孔中心距為孔直徑的2倍。其中 ，中間一排孔由5個孔組成 ，中心 孔與基體圓心重合；其他兩排孔組由2個~4個孔組成 ，每排孔應與中心孔錯開排列。中間 一排孔尺寸規格由檢測需求確定 ，外側兩排孔孔徑為中間一排孔孔徑的2倍 ~ 5倍 ，相鄰 兩排孔的間隔應大于其對應規格孔徑之和。圓孔卡上下蓋使用透明材料。其結構如圖A.5 所示。

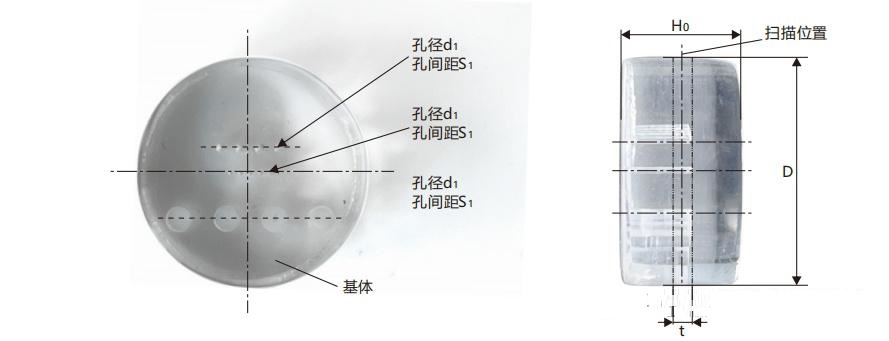

說明： d0、d1、d2 — 圓孔的孔徑； S0、S1、S2 — 圓孔的孔間距； H0— 圓孔的孔深； t — CT 掃描的切片厚度； D0— 蓋直徑 ，圓孔卡直徑。 表 A. 1 圓環型號對應尺寸表

表 A. 2 線對卡型號與對應外徑、開槽尺寸表

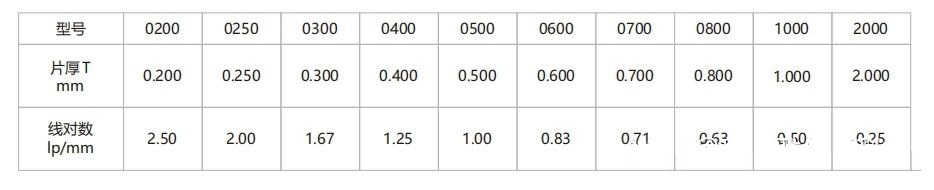

表 A. 3 各種等級線對卡的最小尺寸薄片厚度T及其對應的線對數

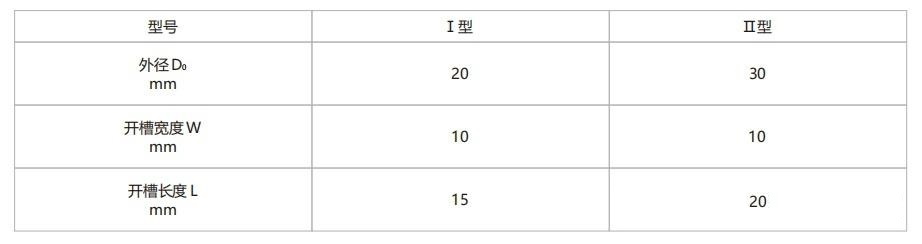

表 A. 4 圓孔卡型號與對應外徑尺寸表

表 A. 5 模體配件參數
